Создание

прототипа доступного Фотосепаратора

Руководитель проекта:
Бывшенко Алёна Владимировна - педагог дополнительного образования Детского технопарка "Кванториум"
Капитан — Котлевский Дмитрий
Команда проекта
Наставник - Бывшенко Алена
Участник - Казакова Дарья
Проблема импортозамещения на сегодняшний день стоит очень остро. За последний год Президент РФ Владимир Путин неоднократно об этом упоминал, она не обошла и агропромышленную сферу.

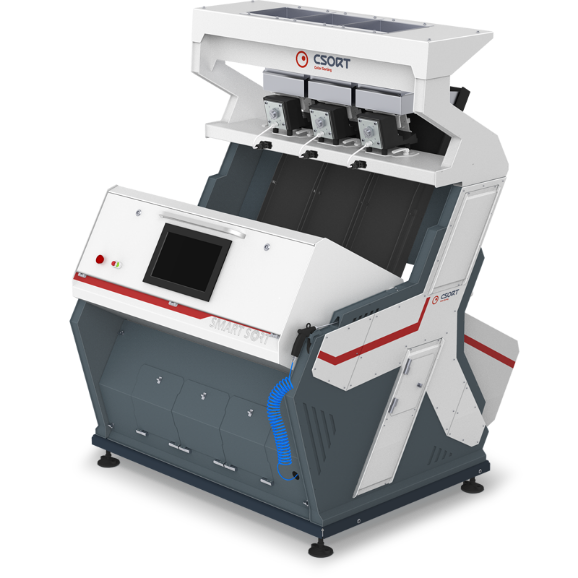

Фотосепаратор - это устройство для сортировки семян при помощи фотографических методов. В Россию фотоэлектронные сепараторы в основном поставляются из Китая и Японии, а отечественных производителей фотосепараторов всего двое, и в своем производстве они используют порядка 60-70% зарубежных компонентов. Цена как зарубежных, так и отечественных фотосепараторов крайне высока для малого фермерства.
Помимо этого, для мелких фермерских хозяйств покупка крупногабаритных фотосепараторов является не рентабельной, а на рынке отсутствуют предложения с малогабаритными фотосепараторами.

Проблема
Актуальность

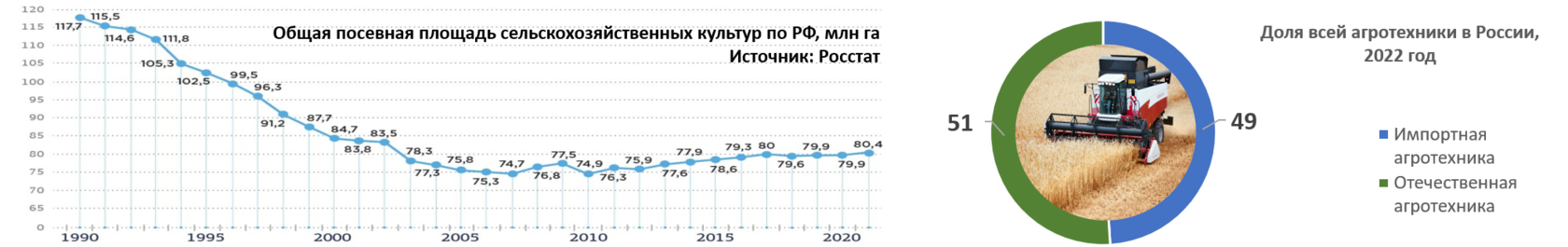

По данным Росстата, в России ежегодно растёт общая посевная площадь сельскохозяйственных культур, в 2022 году она составила более 80 млн га. Из них порядка 36% приходится на фермерские угодья и хозяйства населения.
Что касается Томской области, то у нас насчитывается 398 фермерских хозяйств и индивидуальных предпринимателей, их посевные площади составляют более 94 тыс. га.
Чтобы засеять эти площади, им необходимо отобрать качественный посевной материал. И здесь начинаются основные проблемы, связанные с наличием доступной агротехники. Имеющиеся на рынке фотосепараторы не доступны, а мелкогабаритные отечественного производства, которые мог бы себе позволить каждый желающий в России, отсутствуют. Поэтому на отбор посевного материала вручную людям приходится затрачивать много времени.

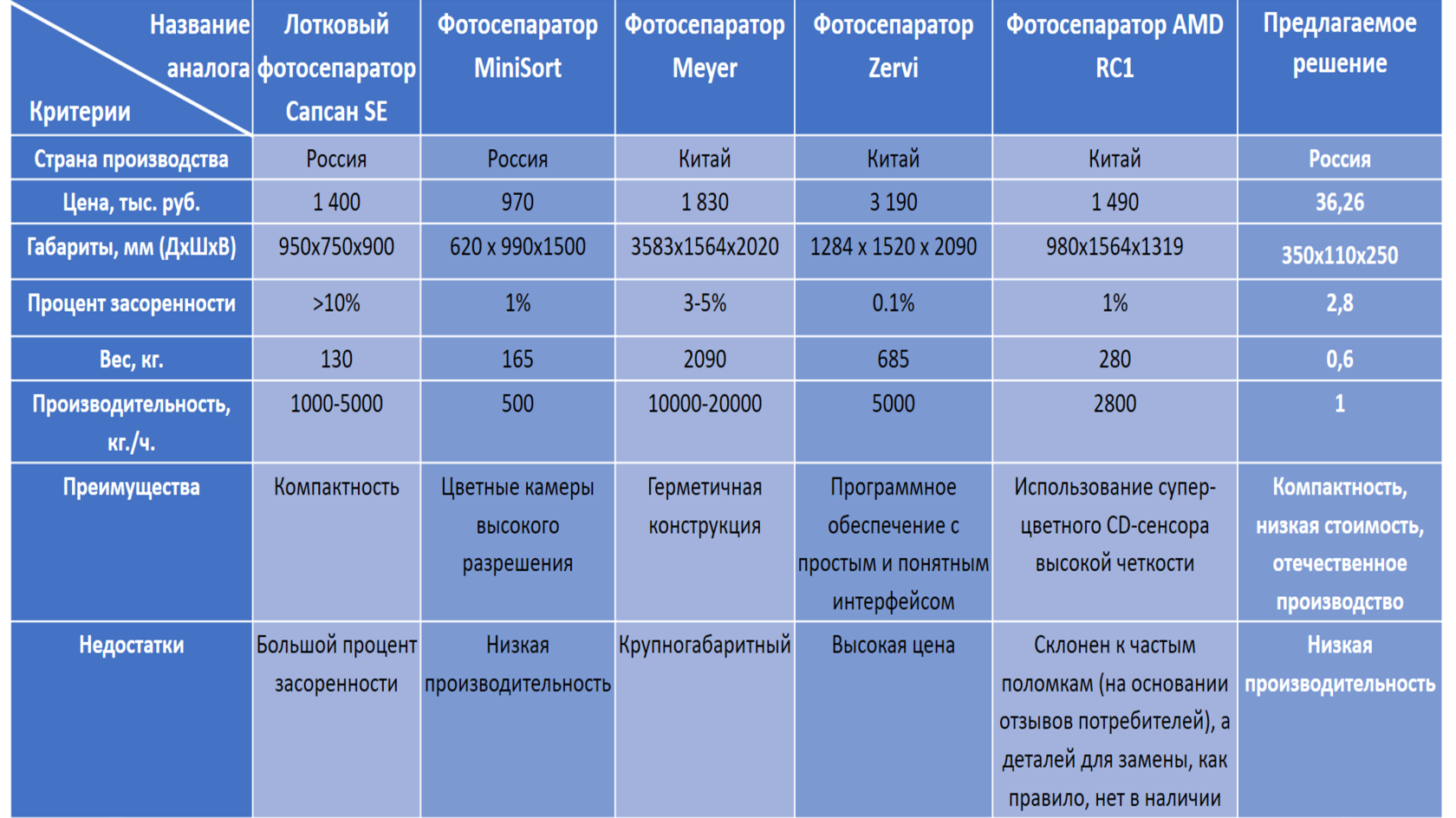

Анализ существующих решений
Преимущество предлагаемого решения – цена, компактность и частичное импортозамещение!

Цель и задачи проекта
ЦЕЛЬ ПРОЕКТА: создание прототипа малогабаритного фотосепаратора стоимостью не более 40 тысяч рублей.
Задачи:
1 Изучить литературу по теме и аналогичные разработки;
2 Разработать структурную схему устройства;
3 Создать 3D модель;
4 Создать прототип фотосепаратора;
5 Запрограммировать прототип фотосепаратора;
6 Провести испытания
Требования к фотосепаратору
1. Назначение – очистка и сортировка семян горчицы белой;
2. Габариты – не более 40х15х25 см.;
3. Вес – не более 1 кг.;
4. Производительность – не менее 1 кг. очищенного и отсортированного продукта в час;
5. Процент засоренности - не более 3%;
6. Стоимость – менее 40 тыс.руб.

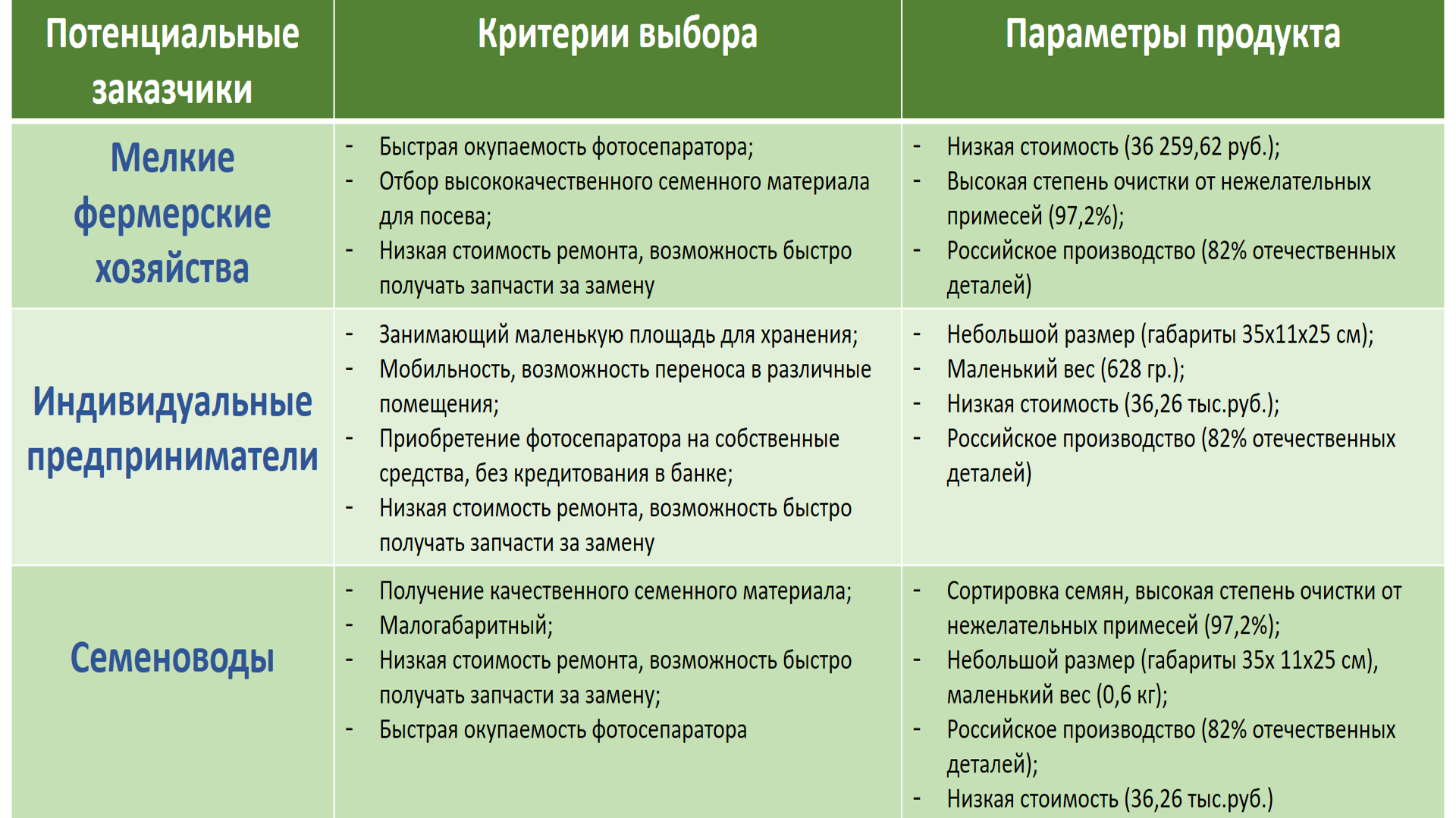

Потенциальные заказчики
Этапы проекта
I. Этап изучения темы
1. Изучить и проанализировать
литературу по теме проекта
2. Изучить имеющиеся на рынке фотосепараторы
II. Этап эскизирования и моделирования
3. Создать эскиз
4. Разработать структурную схему устройства
5. Подобрать компоненты
6. Создать 3D модель устройства

III. Этап изготовления прототипа
7. Создать макет устройства из
подручных материалов
8. Доработать 3D модель устройства
по результатом макетирования
9. Создать прототип фотосепаратора
10. Запрограммировать прототип фотосепаратора
11. Провести испытания
Ресурсы проекта


Имеющиеся ресурсы:
1. Команда проекта:
- Исполнитель Котлевский Д.О.,
- Наставник Бывшенко А.В.,

2. Оборудование ДТ «Кванториум»;
3. Материалы: картон, трубки, клей, тубус, воронка;
4. Электроника:
- микрокомпьютер Raspberry Pi 3 Model B (2 шт.),
- широкоугольная камера для Raspberry Pi,
- сервопривод GSMIN TowerPro SG90 с рулевым
механизмом для среды Arduino (3 шт.)

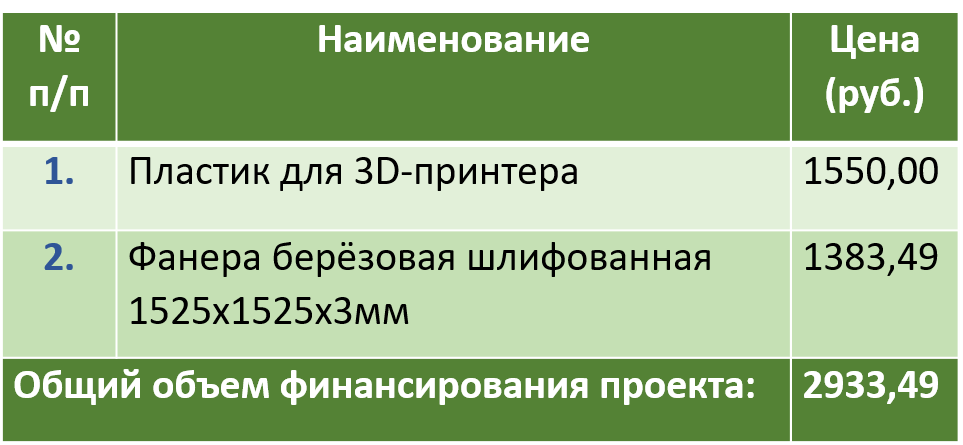

Ресурсы которые были необходимы:
Спонсоры и благотворители:
-Детский технопарк «Кванториум»;
-МБОУ «Северская гимназия»

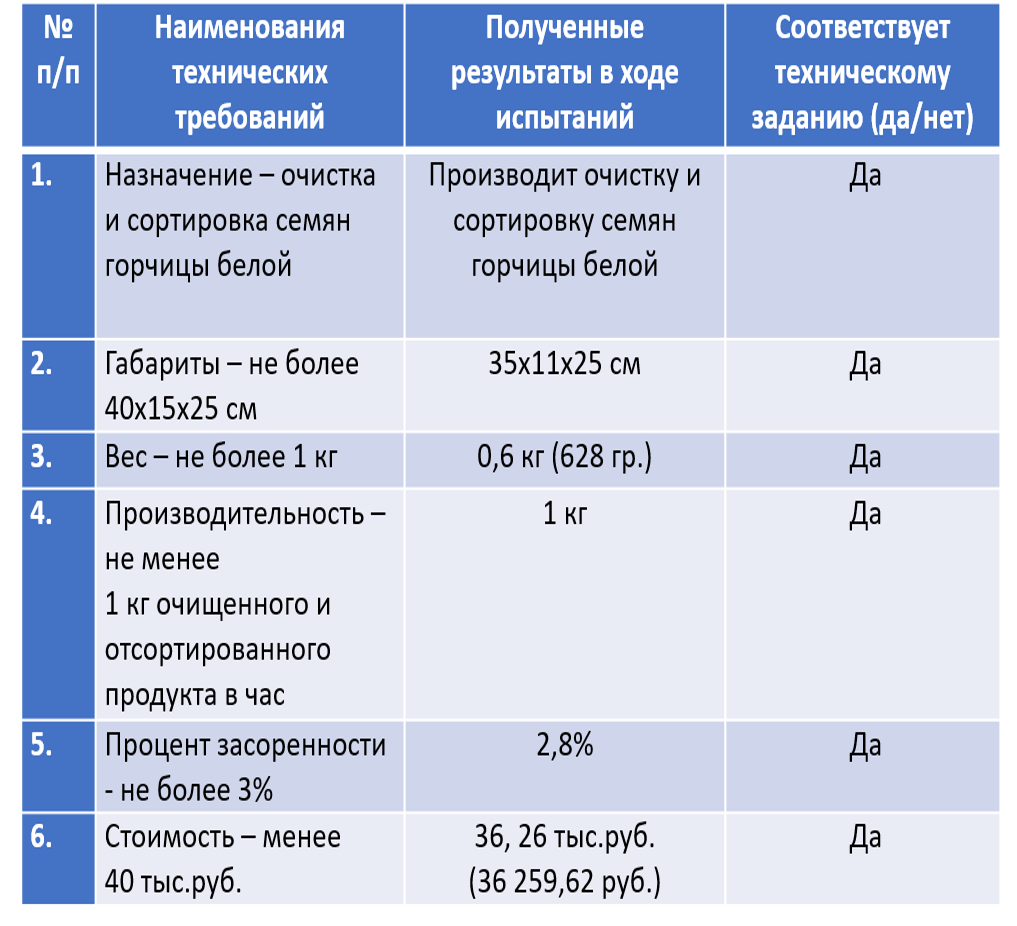

Соответствие требованиям
Соответствие основных технических характеристик
и функциональных возможностей
разработанного прототипа фотосепаратора
заявленному техническому заданию
Создан прототип фотосепаратора со следующими характеристиками:

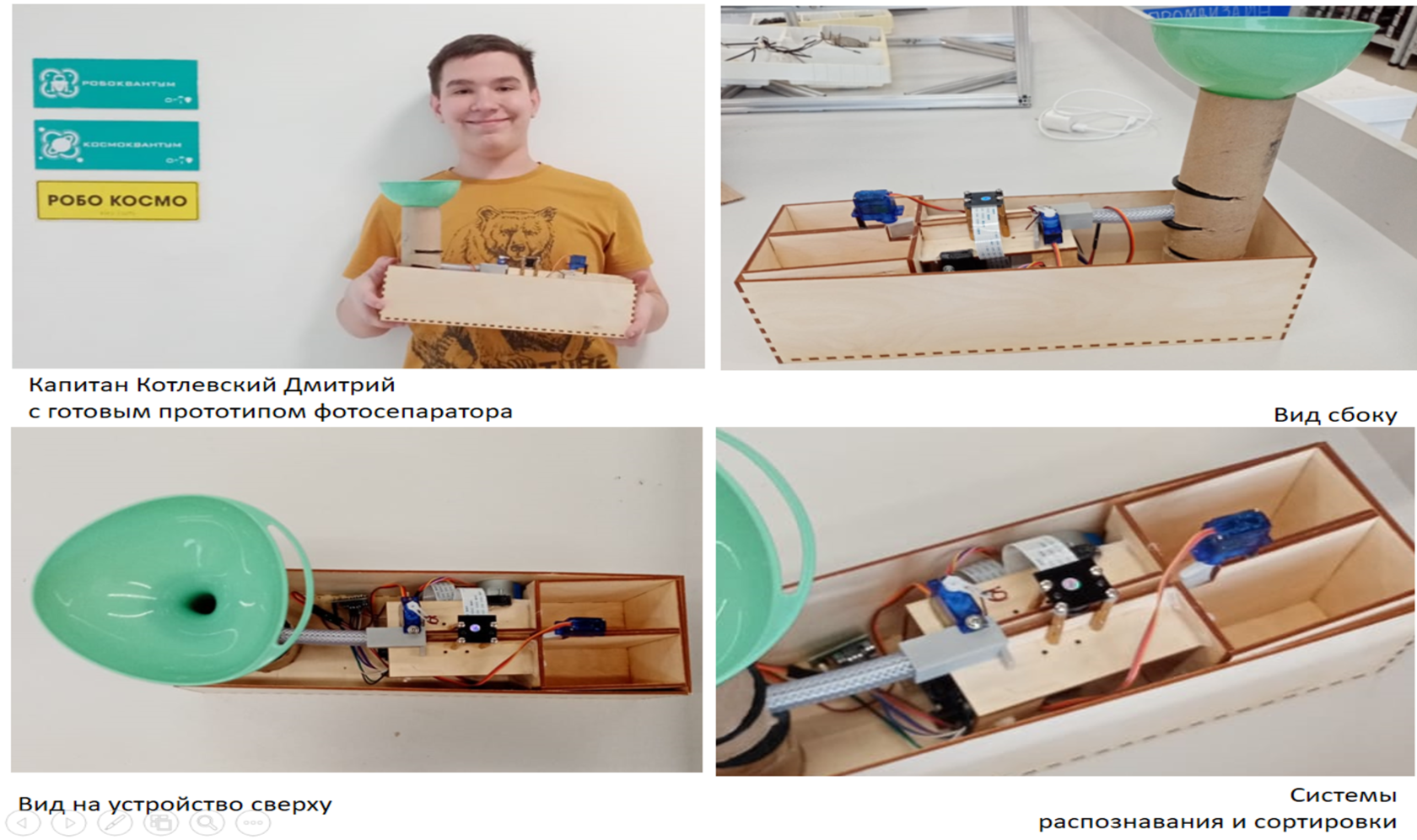

Созданный прототип фотосепаратора
Перспективы проекта
В будущем планируется подача патента на изобретение
